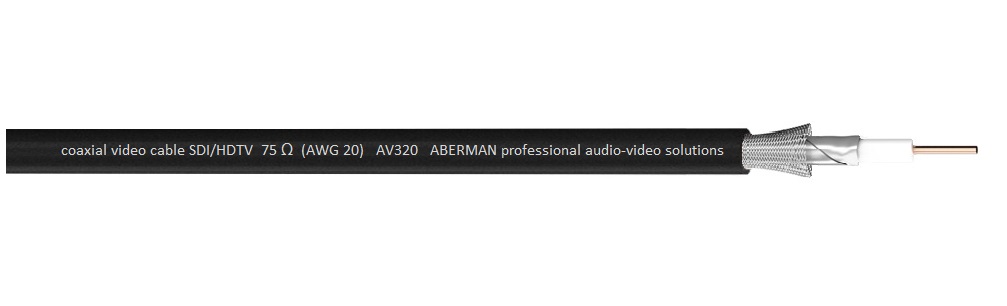

AV320 3G/6G SDI коаксиальный видео кабель 75 Ом 20 AWG Aberman AV320
Aberman AV320 - 3G/6G SDI коаксиальный видео кабель 75 Ом 20 AWG
Характеристики затухания
|
Частота (МГц) |
1 |
5,43 |
24,89 |
81,24 |
120,29 |
163,9 |
211,26 |
270,03 |
540,03 |
720,5 |
1000 |
2000 |
3000 |
3500 |
4000 |
4500 |
5000 |
|
Затухание (дБ/100 м) |
0,93 |
2,02 |
4,35 |
7,21 |
8,56 |
9,86 |
11,17 |
12,67 |
18,31 |
21,43 |
25,48 |
36,58 |
41,34 |
45,69 |
51,21 |
54,98 |
60,24 |
Структурные возвратные потери
|
Частота (МГц) |
5–3000 |
3000–3500 |
3500–5000 |
|
Возвратные потери, дБ |
23 |
21 |
16 |
| Форма поперечного сечения | круглый |
| Число проводников | 1 |
| Внутренний проводник | 1 x 0,80 мм |
| Материал проводника | медь |
| Сечение проводника | 0,50 мм² |
| AWG проводника | 20 |
| Материал изоляции | полиэтилен вспененный высокой плотности (FHDPE) |
| Диаметр изоляции | 3,7 мм |
| Экран 1 | алюмополиэстерная фольга (AL / PT / Al ) |
| Плотность экрана | 100 % |
| Экран 2 | алюмополиэстерная фольга (AL / PT / Al ) |
| Плотность экрана | 100 % |
| Экран 3 | плетеный луженый медный (CuSn) |
| Плотность экрана | 95 % |
| Материал внешней оболочки | ПВХ (PVC) |
| Диаметр внешней оболочки | 6 мм |
| Цвет внешней оболочки | черный |
| Электротехнические параметры | |
| Емкость погонная (электрическая) | 53,8 пФ/м |
| Волновое сопротивление | 75 Ом ±1 Ом |
| Сопротивление проводника на 1 км | 33,8 Ом |
| Сопротивление экрана на 1 км | 9,9 Ом |
| Индуктивность проводника на 1 м | 0,3 мкГн |
| Скорость распространения сигнала (VOP) | 0,82 |
| Задержка на прохождение сигнала | 4,04 нс/м |
| Эксплуатационные характеристики | |
| Диапазон рабочих температур | −20…+75 °C |
| Масса одного метра | 43 г |
- Бренд Aberman
- Описание краткое 3G/6G SDI коаксиальный видео кабель 75 Ом 20 AWG Aberman AV320
