HBT1-WP4K-70A - комплект устройств для передачи сигналов интерфейса HDMI 2.0 по HDBaseT с пропускной способностью до 18 Гбит/с. Позволяет передавать видео и аудио сигналы, а также двунаправленные сигналы управления RS-232 и ИК на расстояние до 70 метров по одному кабелю витой пары категории CAT6/6A. Передатчик выполнен в виде настенной панели, приемный модуль в виде стандартного устройства.
Совместимость с HDCP 2.2/HDCP 1.4 и DVI 1.0
Поддержка пропускной способности видео 18 Гбит/с
Разрешение видео: 4K2K 50/60Гц 4:4:4, 4K2K 50/60Гц 4:2:2, 4K2K 50/60Гц 4:2:0, 4K2K 30Гц 4:4:4, 1080p, 1080i, 720p, 720i, 480p, 480i. Все форматы HDMI 3D TV. Все VESA форматы ПК, включая 1920 х 1200@60RB
Цветовое пространство: RGB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Глубина цвета: 8/10/12 бит (1080p60 Гц, 4K30 Гц, 4K60 Гц YCbCr 4:2:2/4:2:0), 8 бит (4K60 Гц 4:4:4)
Аудиоформаты HDMI: LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
Поддерживаются функции HDR, HDR10+, Dolby Vision и HLG
Форматы аналогового аудио: PCM 2.0
Расстояние передачи по одному кабелю CAT6/6a:
40 метров для сигнала 4K2K
70 метров для сигнала 1080P
Эмбеддер стерео аудио на передатчике
Двунаправленная передача ИК-сигнала, RS-232 и CEC
Поддержка функции PoC - двунаправленная (передача питания по кабелю)

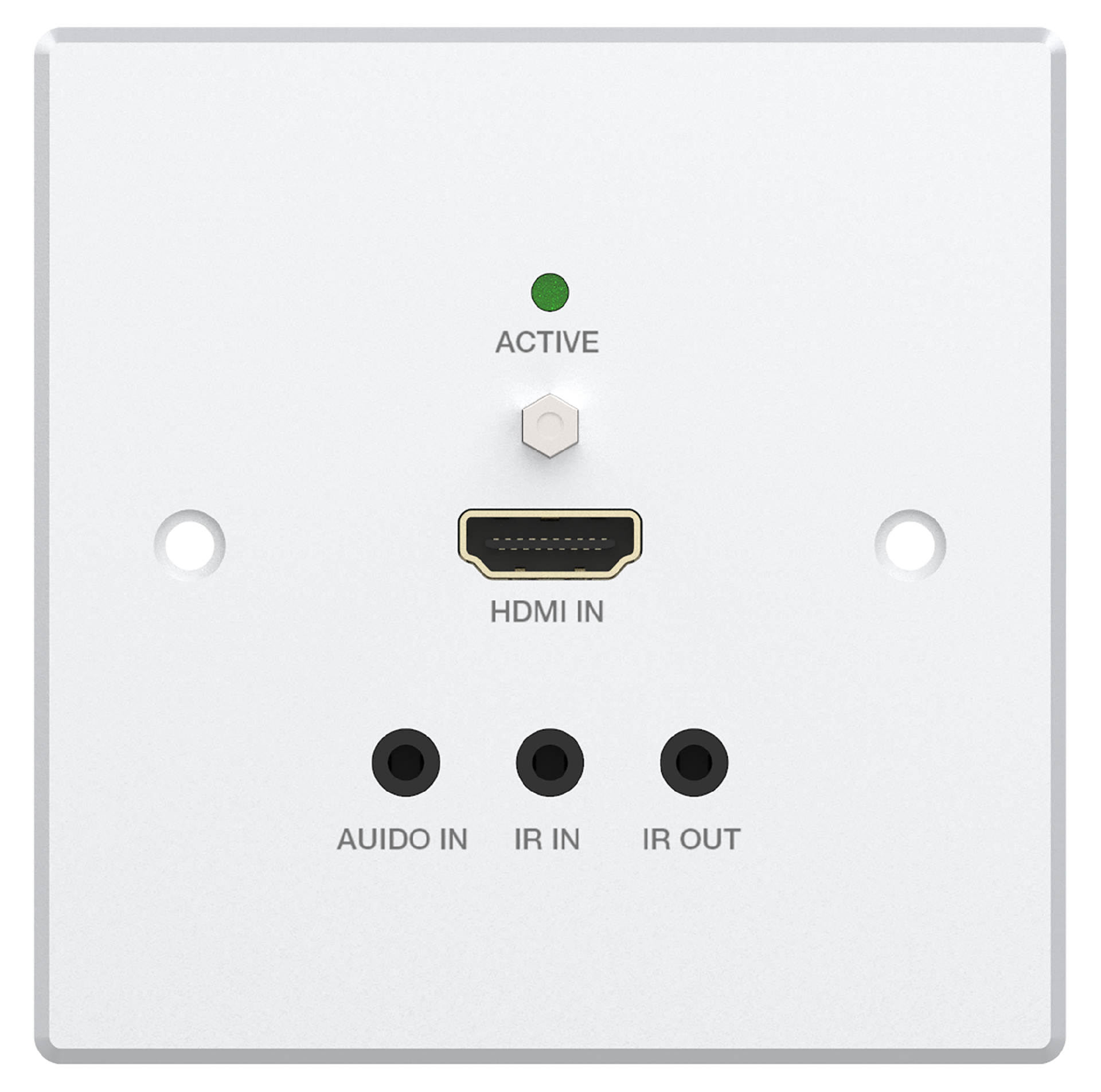

Передатчик HBT1-WP4K-70A-TX
Входы:
1 - HDMI типа A (розетка)
1 - Аудио, miniJack 3.5 мм (розетка)
1 - ИК, miniJack 3.5 мм (розетка)
Выходы:
1 - HDBaseT, RJ45 (розетка)
1 - ИК, miniJack 3.5 мм (розетка)
Порты:
1 - RS232, 3-х контактный клеммный разъем
1 - сервисный, micro USB (розетка)
Приемник HBT1-4K-70-RX
Входы:
1 - HDBaseT, RJ45 (розетка)
1 - ИК, miniJack 3.5 мм (розетка)
Выходы:
1 - HDMI типа A (розетка)
1 - ИК, miniJack 3.5 мм (розетка)
Порты:
1 - RS232, 3-х контактный клеммный разъем
Материал корпуса: металл
Цвет: внешняя панель приемника - белый, передатчик черный
Размеры (передатчик): 86 мм (Ш) x 86 мм (В) x 38 мм (Г)
Размеры (приемник): 115 мм (Ш) x 65 мм (Г) x 17 мм (В)
Вес: передатчик 160 г, приемник: 205 г
Источник питания: вход 100-240В, 50/60Гц, выход 24В постоянного тока / 1А
Потребляемая мощность (макс.) 9 Вт
Рабочая Температура: 0 °C - 40 °C
Температура хранения: -20°C - 60°C
Относительная влажность: 20 - 90 % (без конденсации)
Совместимость с HDCP 2.2/HDCP 1.4 и DVI 1.0
Поддержка пропускной способности видео 18 Гбит/с
Разрешение видео: 4K2K 50/60Гц 4:4:4, 4K2K 50/60Гц 4:2:2, 4K2K 50/60Гц 4:2:0, 4K2K 30Гц 4:4:4, 1080p, 1080i, 720p, 720i, 480p, 480i. Все форматы HDMI 3D TV. Все VESA форматы ПК, включая 1920 х 1200@60RB
Цветовое пространство: RGB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Глубина цвета: 8/10/12 бит (1080p60 Гц, 4K30 Гц, 4K60 Гц YCbCr 4:2:2/4:2:0), 8 бит (4K60 Гц 4:4:4)
Аудиоформаты HDMI: LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
Поддерживаются функции HDR, HDR10+, Dolby Vision и HLG
Форматы аналогового аудио: PCM 2.0
Расстояние передачи по одному кабелю CAT6/6a:
40 метров для сигнала 4K2K
70 метров для сигнала 1080P
Эмбеддер стерео аудио на передатчике
Двунаправленная передача ИК-сигнала, RS-232 и CEC
Поддержка функции PoC - двунаправленная (передача питания по кабелю)
Передатчик HBT1-WP4K-70A-TX
Входы:
1 - HDMI типа A (розетка)
1 - Аудио, miniJack 3.5 мм (розетка)
1 - ИК, miniJack 3.5 мм (розетка)
Выходы:
1 - HDBaseT, RJ45 (розетка)
1 - ИК, miniJack 3.5 мм (розетка)
Порты:
1 - RS232, 3-х контактный клеммный разъем
1 - сервисный, micro USB (розетка)
Приемник HBT1-4K-70-RX
Входы:
1 - HDBaseT, RJ45 (розетка)
1 - ИК, miniJack 3.5 мм (розетка)
Выходы:
1 - HDMI типа A (розетка)
1 - ИК, miniJack 3.5 мм (розетка)
Порты:
1 - RS232, 3-х контактный клеммный разъем
Материал корпуса: металл
Цвет: внешняя панель приемника - белый, передатчик черный
Размеры (передатчик): 86 мм (Ш) x 86 мм (В) x 38 мм (Г)
Размеры (приемник): 115 мм (Ш) x 65 мм (Г) x 17 мм (В)
Вес: передатчик 160 г, приемник: 205 г
Источник питания: вход 100-240В, 50/60Гц, выход 24В постоянного тока / 1А
Потребляемая мощность (макс.) 9 Вт
Рабочая Температура: 0 °C - 40 °C
Температура хранения: -20°C - 60°C
Относительная влажность: 20 - 90 % (без конденсации)
