MV-5 – универсальный мультиоконный масштабатор пяти каналов, принимает по входам сигналы DVI-D, аналоговые сигналы разрешений SD и HD (различных форматов с разрешениями до 1920x1200, 60 Гц), а также сигналы SDI до 3G HD-SDI, масштабируя их в выбранный формат (имеются выходы форматов SDI, DVI-D, аналоговый компонентный и RGBHV).
Основные особенности:
- Технология Kramer Equalization&re-Klocking™ восстанавливает сигналы SDI по входам прибора, обеспечивая прогон по кабелям длиной до 350 м для SD, до 140 м для 1,5 ГГц HD, до 120 м для 3G-SDI.
- По входам и выходу DVI-D поддерживается технология HDCP.
- Входы и выход DVI-D по видео совместимы с HDMI.
- Аналоговые входы SD работают в режиме CV (до 12 входов), YC (до 6 входов) или YUV (до 3 входов) в любых сочетаниях, под них используются 12 входных разъемов.
- Любой входной формат и стандарт приводится к заданному выходному формату и стандарту.
- В любое из 4 окон можно вывести изображение от любого входа прибора; для фонового изображения имеется отдельный вход DVI-D.
- Каждое из 4 окон имеет собственный аппарат для хрома-кеинга, позволяющий вырезать фон и выводить, например, титры или логотипы.
- Независимая для каждого окна регулировка его прозрачности.
- Увеличение изображения (до 1000 %) и изменение соотношения сторон.
- Регулировка яркости, контрастности, цветности и резкости.
- Добавление к окну метки-названия.
- До 16 определяемых пользователем раскладок окон.
- Плавное и бесподрывное переключение между раскладками окон.
- Бесподрывное переключение между входами для любого окна (возможно через короткий стоп-кадр).
- Стоп-кадр, изменение положения и размера окон.
- Кнопка блокировки передней панели.

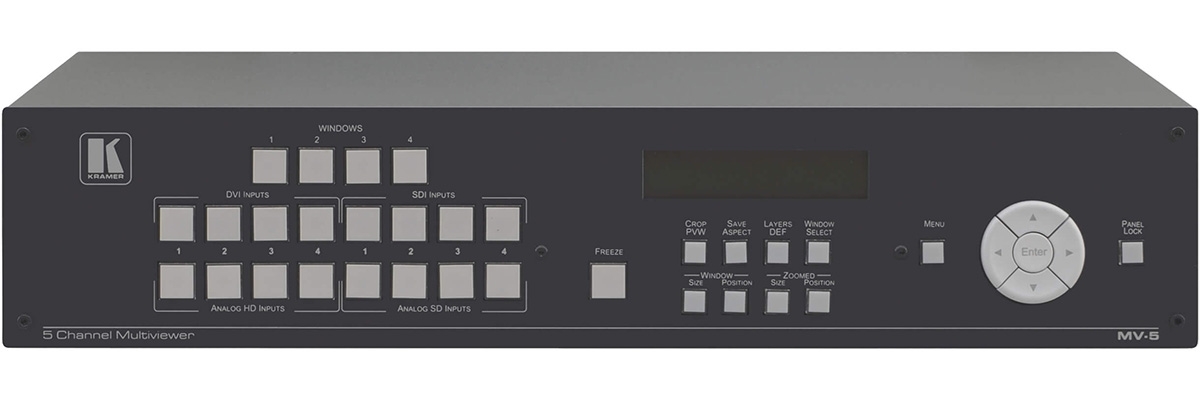

- Управление кнопками на передней панели с меню на ЖК-индикаторе, через RS-232 или по Ethernet.
Технические характеристики:

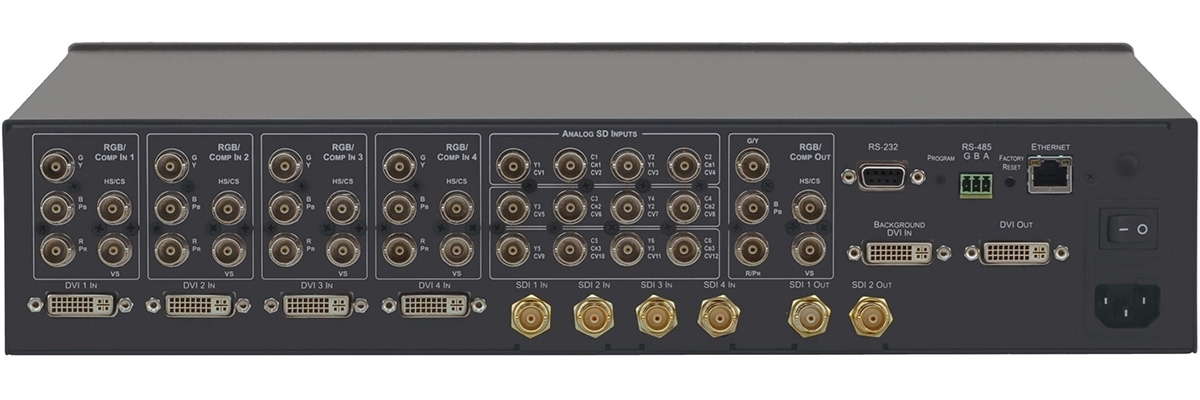

- Входы:
- 5 – DVI-D Single Link, разъем DVI 25-pin (розетка);
- 4 – SD/HD/3G-SDI, разъем BNC (розетка);
- 4 – RGBHV / YPbPr, разъемы 5xBNC (розетка);
- 12 – CV / 6 – S-Video / 3 – YUV / 3 – RGBs, разъем BNC (розетка).
- Выходы:
- 2 – SD/HD/3G-SDI, разъем BNC (розетка);
- 1 – DVI-D Single Link, разъем DVI 25-pin (розетка);
- 1 – RGBHV / YPbPr, разъемы 5xBNC (розетка).
- Пропускная способность: 2,97 Гбит/с для SDI; 6,75 Гбит/с (2,25 Гбит/с на канал) для HDMI.
- Максимальное разрешение: 1080p.
- Максимальное разрешение: 1920x1200 (WUXGA).
- Выходные разрешения: 640x480 60 / 72 / 75 / 85 Гц; 800x600 60 / 72 / 75 / 85 Гц; 1024x768 60 / 70 / 75 / 85 Гц; 1152x864 75 Гц; 1280x768 60rducBL / 60 / 75 / 85 Гц; 1280x768 85 Гц; 1280x960 60 Гц; 1280x1024 60 / 75 Гц; 1360x768 60 Гц; 1366x768 60 Гц; 1440x900 60rducBL / 60 / 75 / 85 Гц; 1400x1050 60rducBL / 60 / 75 Гц; 1600x1200 60 Гц; 1680x1050 60rducBL / 60 Гц; 1920x1200 60rducBL Гц; 480i 60 Гц; 576i 50 Гц; 720p 50 / 59 / 60 Гц; 1080i 50 / 59 / 60 Гц; 1080p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц; 1080psf 23 / 24 / 25 / 29 / 30 Гц.
- Джиттер: лучше 0,2 UI.
- Максимальный уровень выходного сигнала: 800 мВ (75 Ом).
- Управление: с лицевой панели, RS-232, Ethernet.
- Питание: сеть ~100–240 В, 50/60 Гц.
- Потребляемая мощность: 57 В·А.
- Габаритные размеры (ШxГxВ): 483 x 236 x 89 мм.
- Размер корпуса: 19'' Rack.
- Монтаж в 19″ стойке: 2U.
- Масса: 2,8 кг.
- Относительная влажность воздуха: 10…90 % (без конденсации).
