MV-6

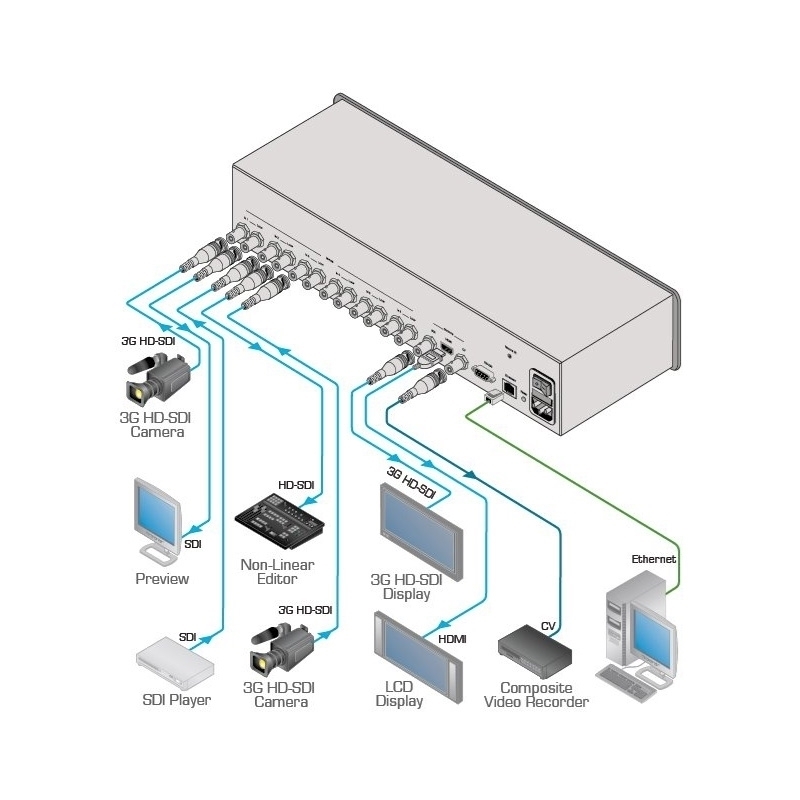

MV-6 – универсальный высококачественный масштабатор, позволяющий отображать до 6 сигналов HD-SDI 3G на одном дисплее в произвольном сочетании. Комбинированное изображение выдается на выход в форматах HD-SDI, HDMI и композитного видеосигнала одновременно. Возможно как заранее заданное, так и настраиваемое пользователем расположение элементов изображения на экране.

Основные особенности:

• Максимальный входной поток 3 Гбит/с.
• Совместимость с HDTV.
• Проходные входы с перетактированием.
• Поддержка стандартов SDI (SMPTE 259M), HD-SDI (SMPTE 292M) и 3G HD-SDI (SMPTE 424M).
• Разнообразие выходных видеоформатов: 3G-SDI (SMPTE 424M), HDMI, композитный, с масштабированием, преобразованием частоты кадров и телевизионной системы.

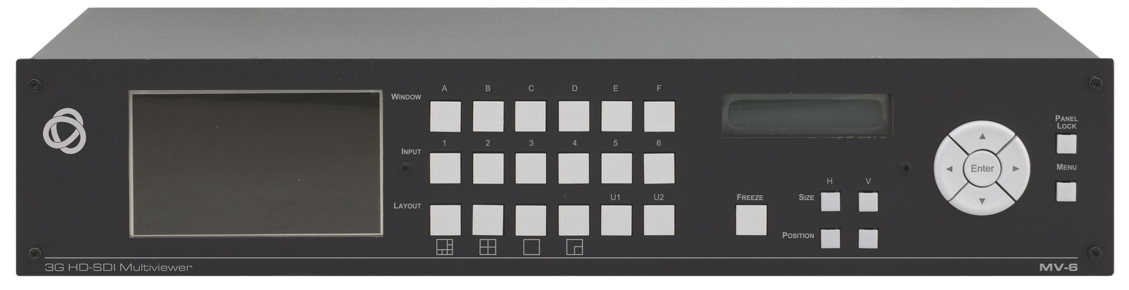

• ЖК-экран 4,3″ (16:9) на передней панели для предварительного просмотра выходного сигнала.
• Использование технологии Kramer re-Klocking™ & Equalization для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям.
• Разнообразие возможностей управления: с передней панели (с использованием двустрочного ЖК-индикатора), с ИК-пульта дистанционного управления, через Ethernet и RS-232 (управляющая программа предоставляется).
• Кнопки управления отображением: стоп-кадр, настройка размера и положения, выбор из четырех заранее запрограммированных и из двух определяемых пользователем схем отображения.
• Универсальный источник питания ~100 — 240 В.
• Стандартный корпус высотой 2U для установки в 19″ стойку (в комплект входят монтажные уголки).

• Входы: 6 – SD/HD/3G-SDI, разъем BNC (розетка).
• Выходы: 1 – HDMI, тип A (розетка); 1 – SD/HD/3G-SDI, разъем BNC (розетка); 1 – CV, разъем BNC (розетка); 6 – проходной SD/HD/3G-SDI, разъем BNC (розетка).
• Пропускная способность: 3 Гбит/с.
• Максимальное разрешение: 1080p.
• Максимальное разрешение: 1920x1200 (WUXGA).
• Стандарты SDI: SMPTE 259M (SD-SDI); SMPTE 292M (HD-SDI); SMPTE 424M (3G-SDI).
• Фронтальный дисплей: 4,3″ LCD (16:9), цветной, для предпросмотра.
• Управление: с лицевой панели, RS-232, Ethernet.
• Диапазон рабочих температур: 0…+40 °C.
• Диапазон температур хранения: −40…+70 °C.
• Питание: сеть ~100–240 В, 50/60 Гц.
• Потребляемая мощность: 35 В·А.
• Габаритные размеры (ШxГxВ): 483 x 188 x 89 мм.
• Размер корпуса: 19'' Rack.
• Монтаж в 19″ стойке: 2U.
• Масса: 3,1 кг.
• Относительная влажность воздуха: 10…90 % (без конденсации).
