VP-440X — презентационный масштабатор и коммутатор 4хHDMI, VGA в HDMI и HDBaseT. Конструкция обеспечивает одновременный вывод результирующего сигнала на выходы HDMI и витой пары HDBaseT. Прибор дополнительно оборудован 5 входами небалансного аудиостерео на разъемах miniJack 3,5 мм, а также выходом аналогового стереоаудио на 3,5-мм разъеме miniJack. Для микрофонного входа на разъеме Jack 6,3 мм предусмотрена возможность включения фантомного питания 48 В. Управление осуществляется «сухими» контактами, по RS-232 и через web-интерфейс.
Основные особенности:
- Понижающее и повышающее масштабирование с/до разрешения 4K, 60 Гц (4:4:4).
- При выборе выходного разрешения 4K и скорости передачи данных 18 Гбит/с цветовая субдискретизация на выходе HDBaseT автоматически понижается до 4:2:0.
- Дальность достигает 40 м для сигналов 4K, 60 Гц (4:2:0), 70 м для 1080p60 (36 бит/пиксель).
- На выходе постоянно работает синхросигнал — даже при потере входного сигнала.
- Эмбеддирование аудиосигнала в HDMI с любого из четырех небалансных входов.
- Микрофонный вход на лицевой панели.
- Встроенный DSP-процессор: эквалайзер, микширование, установка задержки и режима приоритета.
- Поддержка HDR10 и HDCP 1.4, 2.2.
- Сквозная передача данных EDID.
- Автоматическое отключение дисплея через некоторое время после пропадания входного сигнала и повторное включение при появлении сигнала.
- Двусторонняя передача данных по интерфейсу RS-232.
- Управление при помощи экранного меню, по Ethernet и RS-232 с ПК, сенсорной панели управления или других контроллеров.
- Дистанционное переключение входов и включение/выключение дисплея при помощи замыкания контактов.
- Прибор занимает ½ пространства высотой 1U в стандартной 19-дюймовой стойке.
Технические характеристики:

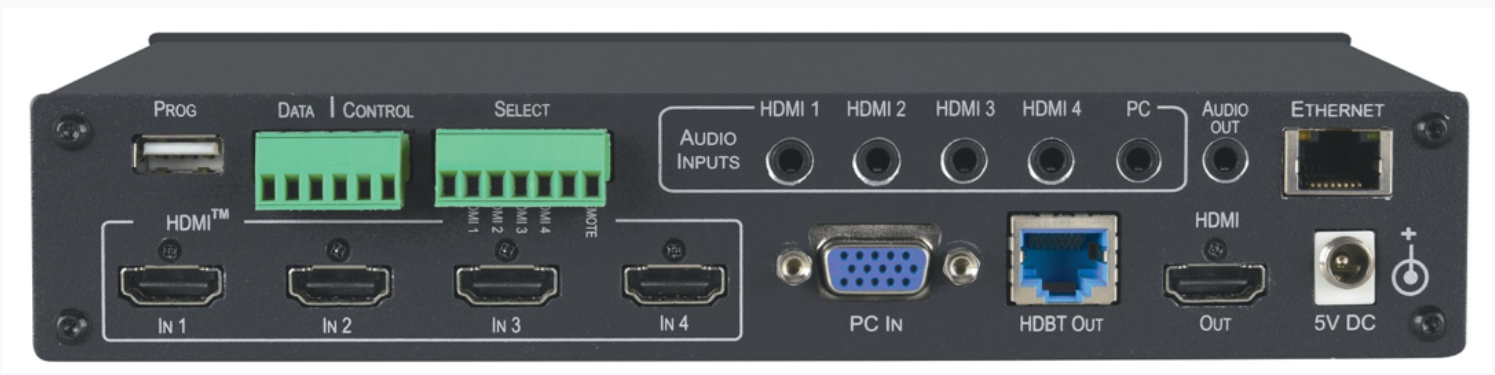

- Входы: 4 – HDMI, тип A (розетка); 1 – VGA, разъем D-sub HD15 (розетка); 5 – аудиостерео, разъем miniJack 3,5 мм (розетка); 1 – микрофонный, разъем Jack 6,3 мм (розетка).
- Выходы: 1 – витая пара HDBaseT, разъем RJ45 (розетка); 1 – HDMI, тип A (розетка); 1 – аудиостерео, разъем miniJack 3,5 мм (розетка).
- Порты: 1 – Ethernet, разъем RJ45 (розетка); 1 – RS-232 (управление), клеммный блок; 1 – RS-232 для HDBaseT, клеммный блок; 6 – «сухие» контакты, клеммный блок; 1 – USB (сервисный), тип A (розетка).
- Пропускная способность: 18 Гбит/с (6 Гбит/с на канал).
- Максимальное разрешение: 4K, 60 Гц.
- Входные разрешения: HDMI — от 480i/576i, 480p/576p до 4K/2K (4:2:0), 50/60 Гц; VGA — от 640x480, 60/67/72/75/85 Гц до 1920x1200, 60 Гц RB.
- Выходные разрешения: HDMI — от 640x480, 60 Гц до 4K, 24/25/30/50/60 Гц (4:4:4); HDBaseT — от 640x480, 60 Гц до 4K, 24/25/30 Гц (4:4:4); 4K, 50/60 Гц (4:2:0).
- Задержка переключения: 3 с.
- Задержка видеосигнала: 12 кадров.
- Спецификации HDCP: 1.4, 2.2.
- Спецификации HDBaseT: 1.0.
- Удлинение по витой паре: до 70 м.
- Диапазон рабочих температур: 0…+40 °C.
- Диапазон температур хранения: −40…+70 °C.
- Относительная влажность воздуха: 10…90 % (без конденсации).
- Питание: 5 В, 4 А.
- Потребляемая мощность: 18–19 Вт.
- Масса: 1,1 кг.
