VP-770

VP-770 — масштабатор видео и графики / коммутатор без подрывов сигнала Kramer.

Назначение и область применения:

• VP-770 – бесподрывный презентационный коммутатор и масштабатор с 8 входами, включая HDMI, DisplayPort, VGA, компонентного и композитного видео.
• Устройство масштабирует видеосигнал, вводит аудиосигнал и выдает результат на выходы HDMI, VGA и DGKat в витую пару одновременно с цифровым и аналоговым небалансным стереофоническим аудиосигналом.
• Оборудован усилителем звука.

Основные особенности:

• Использование высокостабильной технологии вставки одного изображения в другое K-IIT™ (одно изображение в другом, два изображения, деление экрана). Оператор может изменять положение и размер вставленного изображения.
• Высокоэффективная технология масштабирования видеосигнала K-Storm™ компании Kramer обеспечивает минимум артефактов при преобразовании движущихся изображений с возможностью повышающего или понижающего преобразования графического сигнала.
• Быстрый и чистый переход между источниками видеосигнала с использованием технологии FTB™ (Fade-Thru-Black — переход через гашение), при котором в выходном сигнале всегда присутствуют синхроимпульсы.
• Усовершенствованное управление EDID для каждого входа с анализом EDID выбираемого основного подключения к одному из выходов.
• Совместимость с HDTV и поддержка HDMI DeepColor.
• Поддержка технологии защиты цифрового контента HDCP — защищенные видеоматериалы с входа HDMI выдаются только на HDMI-выход.
• Видеовходы: 2 – HDMI, тип А (розетка); 1 – DisplayPort, разъем DP 20-pin (розетка); 2 – VGA, разъем D-Sub HD15 (розетка); 1 – YPbPr, разъемы 3xRCA (розетка); 2 – CV, разъем RCA (розетка).
• Аудиовходы: 1 – цифровое аудио S/PDIF, разъем RCA (розетка); 2 – аудиостерео, разъем miniJack 3,5 мм (розетка); 1 – микрофонный, разъем miniJack 3,5 мм (розетка).
• Выходы масштабированного видеосигнала: 1 – витая пара DGKat, разъем RJ45 (розетка); 1 – HDMI, тип А (розетка); 1 – VGA, разъем D-Sub HD15 (розетка).
• Выходы аудиосигнала: 1 – цифровое аудио S/PDIF, разъем RCA (розетка); 1 – аудиостерео, клеммный блок; 1 – усиленный на громкоговорители, клеммный блок.
• Управление каналами SDI с возможностью выбора одного активного и трех проходных сигналов из числа восьми внедренных аудиоканалов.
• Поддержка множества выходных разрешений до 1920x1200 (WUXGA) и 1080p.
• Ключевая рир-проекция (Luma Keying) посредством окна вставленного изображения (PIP).
• Коррекция трапецеидальных искажений по вертикали.
• Встроенный регулятор параметров изображения Proc-Amp с отдельной регулировкой насыщенности, четкости, контрастности, яркости и гаммы для каждого входа.
• Трехмерный гребенчатый фильтр для наилучшего качества разделения сигналов цветности для композитных видеовходов.
• Встроенный корректор временных искажений для стабилизации изображений с неустойчивым синхросигналом.
• Мощные фильтры шумоподавления (временной, блочный, артефактов сжатия, гребенчатый).
• Увеличение изображения до 1600% как основного, так и вставленного (PIP).
• Разные варианты изменения соотношения сторон: по входному, по выходному, наилучшее соответствие, полное изображение с черными полосами сверху и снизу, растянутая развертка.
• Отображение двух окон со встраиванием одного в другое, параллельным отображением и с пользовательской настройкой.
• Регулировка уровня аудиосигнала на входах и выходах.
• Регулируемая задержка аудиосигнала для синхронизации видео и звука.
• Микрофонный вход с функциями наложения и приоритета, а также с задержкой для устранения акустической обратной связи.
• Энергонезависимая память для сохранения окончательных настроек.
• Обновление микропрограммы через Ethernet и RS-232.

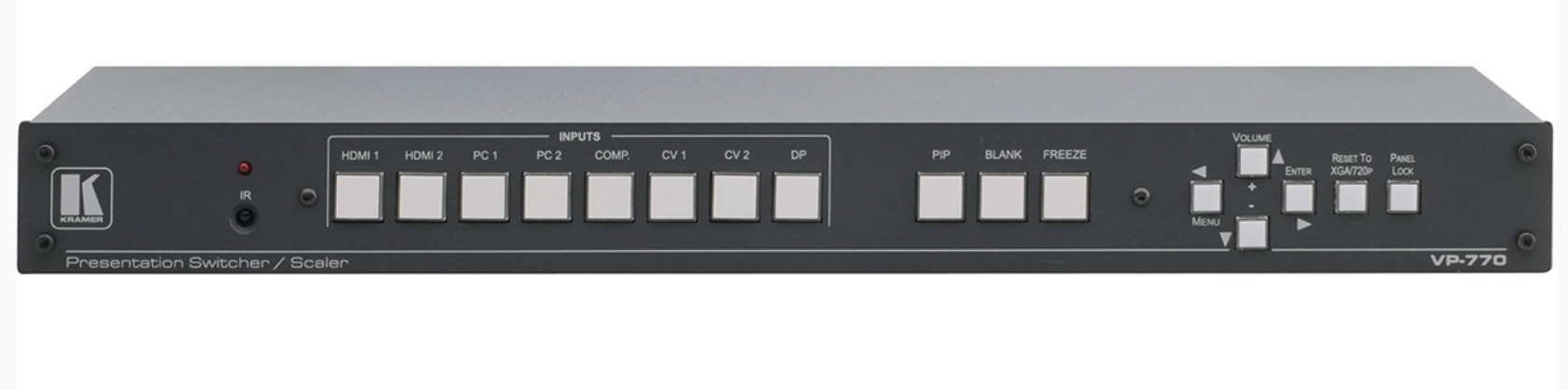

• Широкие возможности управления: кнопки на передней панели с экранными меню, замыкание контактов, пульт дистанционного управления.

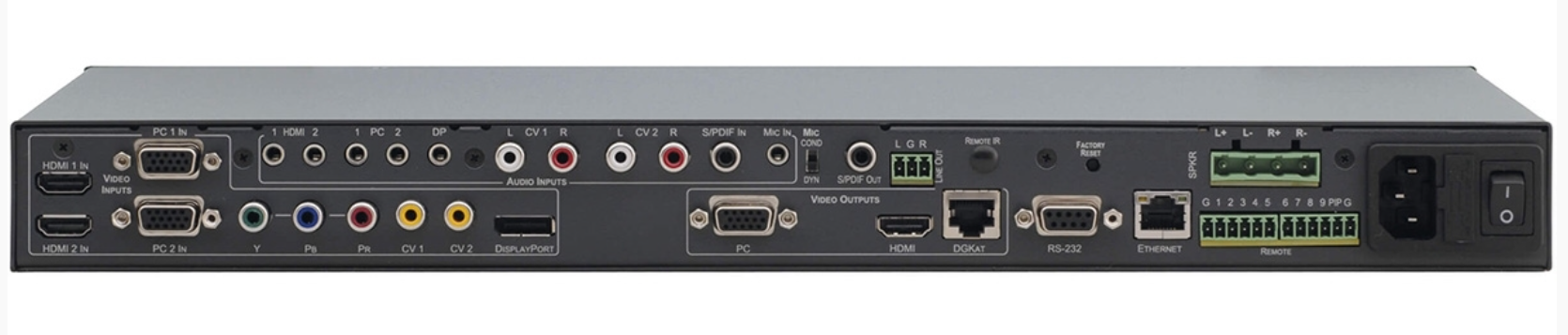

• Входы: 2 – HDMI, тип А (розетка); 1 – DisplayPort, разъем DP 20-pin (розетка); 2 – VGA, разъем D-Sub HD15 (розетка); 1 – YPbPr, разъемы 3xRCA (розетка); 2 – CV, разъем RCA (розетка); 1 – цифровое аудио S/PDIF, разъем RCA (розетка); 2 – аудиостерео, разъем miniJack 3,5 мм (розетка); 1 – микрофонный, разъем miniJack 3,5 мм (розетка).
• Выходы: 1 – витая пара DGKat, разъем RJ45 (розетка); 1 – HDMI, тип А (розетка); 1 – VGA, разъем D-Sub HD15 (розетка); 1 – цифровое аудио S/PDIF, разъем RCA (розетка); 1 – аудиостерео, клеммный блок; 1 – усиленный на громкоговорители, клеммный блок.
• Порты управления: 1 – Ethernet, разъем RJ45 (розетка); 1 – RS-232, разъем D-Sub D9; 1 – ИК, разъем miniJack 3,5 мм (розетка); 1 – удаленные индикаторы, клеммный блок.
• Максимальное разрешение: 1920x1200 (WUXGA), 1080p.
• Управление: с лицевой панели, ИК, RS-232, Ethernet.
• Диапазон рабочих температур: 0…+40 °C.
• Диапазон температур хранения: −40…+70 °C.
• Относительная влажность воздуха: 10…90 % (без конденсации).
• Габаритные размеры (ШxГxВ): 483 x 236 x 45 мм.
• Питание: сеть ~100–240 В, 50/60 Гц.
• Монтаж в 19″ стойке: 1U.
• Масса: 2,5 кг.
