VP-771 — масштабатор видео и графики, коммутатор без подрывов сигнала, передатчик в витую пару.
Назначение и область применения:
- Бесподрывный презентационный коммутатор и масштабатор с 9 входами, включая HDMI, DisplayPort, VGA, 3G-SDI, компонентное и композитное видео.
- Масштабирует видеосигнал, вводит аудиосигнал и выдает результат на выходы HDMI, VGA, 3G HD-SDI и DGKat в витую пару одновременно с цифровым и аналоговым стереофоническим аудио.
Основные особенности:
- Поддержка бесподрывного переключения источников видеосигнала.
- Наличие встроенного усилителя звука.
- Работа с разрешениями до 1920x1200 (WUXGA) и 1080p, поддержка 2K (2048x1080).
- Широкий набор входов и выходов для подключения различных типов видео- и аудиоисточников.

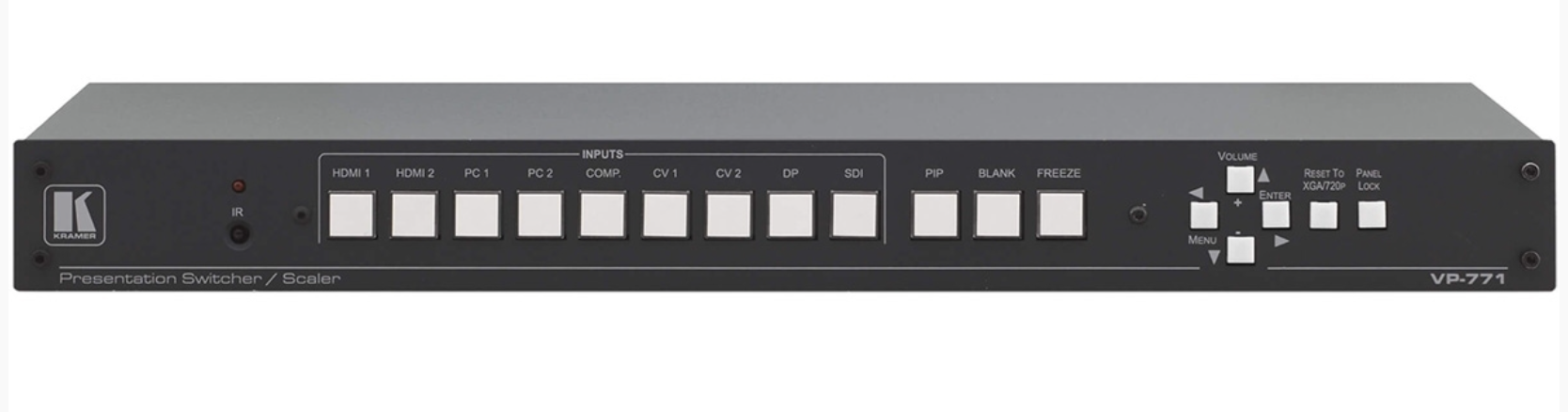

- Управление с лицевой панели, ИК‑пульта, через RS-232, Ethernet (web‑интерфейс) и дистанционное замыкание контактов.
- Корпус для монтажа в стандартную 19″ стойку, высота 1U.
Технические характеристики:
- Входы: 2 – HDMI, тип A; 1 – DisplayPort, разъем DP 20-pin; 1 – SD/HD/3G-SDI, разъем BNC; 2 – VGA, разъем D-Sub HD15; 1 – YPbPr, разъемы 3xRCA; 2 – CV, разъем RCA; 5 – аудиостерео, разъем miniJack 3,5 мм; 2 – аудиостерео, разъемы 2xRCA; 1 – цифровое аудио S/PDIF, разъем RCA; 1 – микрофонный, разъем miniJack 3,5 мм.

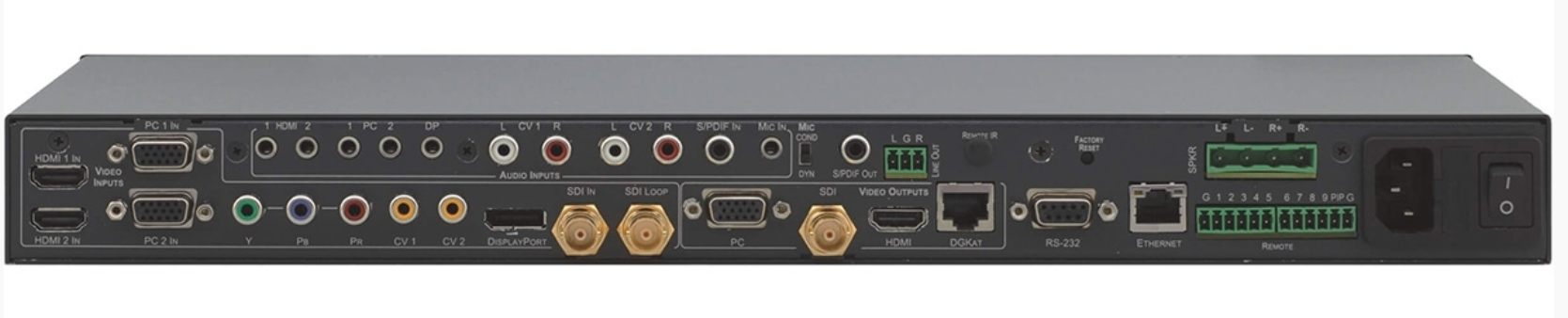

- Выходы: 1 – витая пара DGKat, разъем RJ45; 1 – HDMI, тип A; 1 – SD/HD/3G-SDI, разъем BNC; 1 – VGA, разъем D-Sub HD15; 1 – проходной SD/HD/3G-SDI, разъем BNC; 1 – цифровое аудио S/PDIF, разъем RCA; 1 – аудиостерео, клеммный блок; 1 – усиленный на громкоговорители, клеммный блок.
- Порты: 1 – Ethernet, разъем RJ45; 1 – RS-232, разъем D-Sub DE9.
- Максимальное разрешение: 1920x1200 (WUXGA), 1080p.
- Выходные разрешения: 640x480 60/75 Гц; 800x600 50/60/75 Гц; 1024x768 50/60/75 Гц; 1280x768 50/60 Гц; 1280x800 60 Гц; 1280x1024 50/60/75 Гц; 1360x768 60 Гц; 1366x768 50/60 Гц; 1400x1050 50/60 Гц; 1600x900 60 Гц; 1600x1200 50/60 Гц; 1680x1050 60 Гц; 1920x1200 60 Гц; 480i 60 Гц; 480p 60 Гц; 576i 50 Гц; 576p 50 Гц; 720p 50/59.94/60 Гц; 1080p 23.976/24/25/29.97/30/50/59.94/60 Гц; 2K (2048x1080) 50/60 Гц.
- Спецификации DisplayPort: 1.1a.
- Фантомное питание: 48 В.
- Усилитель мощности: выходная мощность 2x10 Вт RMS — 8 Ом.
- Управление: с лицевой панели, ИК, RS-232, Ethernet (web‑интерфейс), дистанционное замыкание контактов.
- Питание: сеть ~100–240 В.
- Потребляемая мощность: 56 В·А макс.
