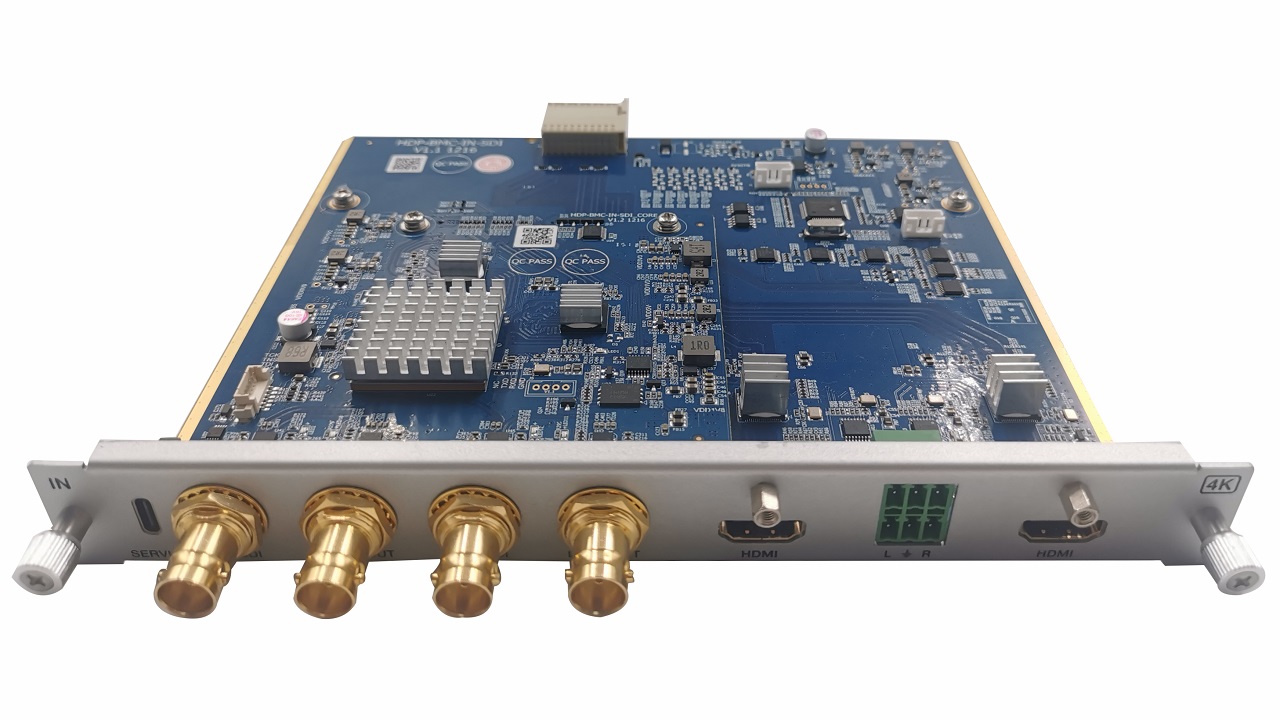

MVS2-12GSDI-4IN – четырехканальный модуль входов SDI и HDMI интерфейсов. Модуль оснащен двумя входами SDI с проходными выходами и двумя входными портами HDMI. Входы 12G-SDI поддерживают сигналы в форматах SD/HD/3G/12G-SDI с максимальной пропускной способностью до 12 Гбит/с на канал. Входы HDMI 2.0 интерфейса поддерживают сигналы в форматах Ultra High Definition, с пропускной способностью до 18 Гбит/с на канал. HDMI порты снабжены отдельным аудиовходом на разъеме Phoenix 3-pin для подключения источника аналогового небалансного стерео аудиосигнала для эмбеддирования в формируемый цифровой поток. Все входы поддерживают сигналы высокой четкости с разрешением до 3840x2160@60. Предназначен для установки в шасси матричных коммутаторов Aberman семейства MVS2.
Основные особенности:
- Модуль входов SDI и HDMI интерфейсов четырехпортовый
- Два входа с поддержкой стандартов SDI: SD, HD, 3G, 6G, 12G
- Соответствие спецификациям SMPTE: 259M, 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1
- Пропускная способность до 12 Гбит/с (на канал SDI)
- Аудиоформаты SDI: PCM*
- Два входа с поддержкой сигналов интерфейсов: HDMI, DVI-D
- Соответствие спецификациям: DVI 1.0 / HDMI 2.0b, HDCP 1.4 / 2.2
- Пропускная способность 18 Гбит/с (на канал HDMI)
- Аудиоформаты HDMI: LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
- Поддерживаемые разрешения до 3840x2160/4096x2160@60*
- Цветовое пространство: RGB, YCbCr 4:4:4, YCbCr 4:2:2*
- Разрядность кодирования цвета: 8/10/12-бит*
- Аналоговое Аудио: LPCM2.0

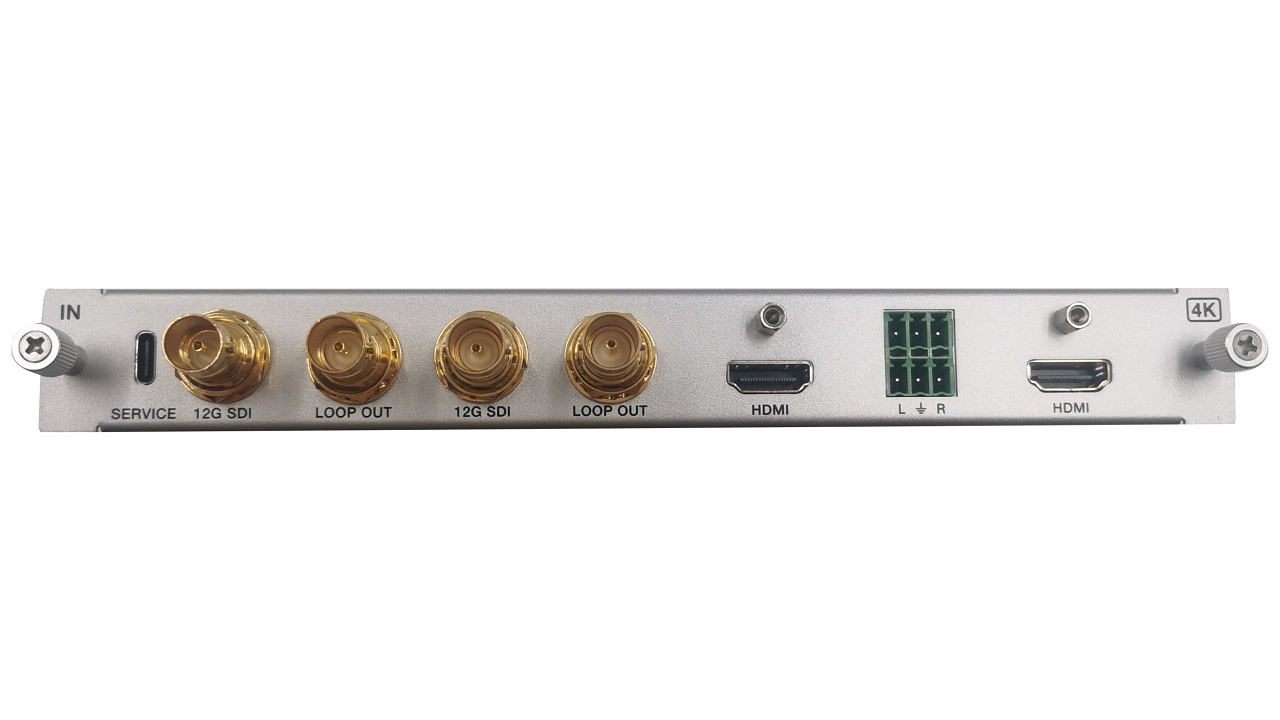

Входы:
2 - SDI, разъем BNC
2 - HDMI, разъем HDMI 19-ти контактный
2 - стереоаудио небалансный, разъем Phoenix 3-х контактный
Выходы:
2 - SDI, разъем BNC
Порты:
1 - сервисный, USB-C
Волновое сопротивление (BNC): 75 Ом
Рабочая температура: от 0°C до 40°C
Температура хранения: от -20°C до 70°C
Относительная влажность: от 10% до 90%
Энергопотребление: <10 Вт
* - в соответствии со стандартом интерфейса и программно-аппаратной версии модуля
