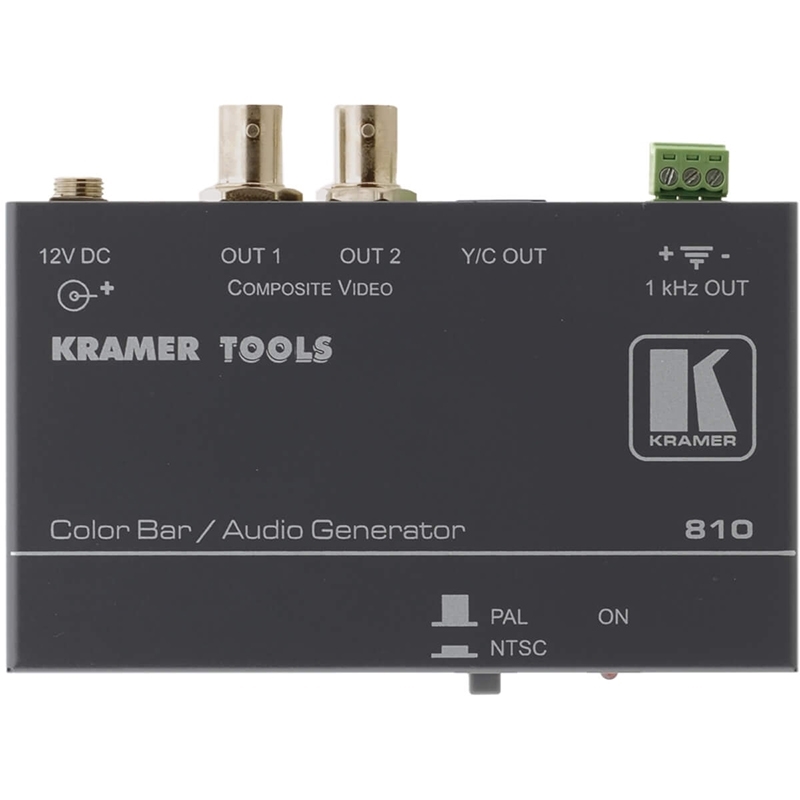

810 — генератор испытательного телевизионного сигнала «вертикальные цветные полосы» в формате СV и S-Video (Y/C), а также аудиотона 1 кГц. Генератор оснащён двумя выходами композитного видео и одним выходом S-Video, на которые одновременно выводится видеосигнал в стандарте NTSC или PAL. Также имеется небалансный стереовыход, на который выводится сигнал аудиотона 1 кГц.
Основные возможности:- Генератор испытательного ТВ-сигнала и аудиотона.
- Формат СV и S-Video.
- Стандарт NTSC или PAL.
- Выходы: 2 СV (BNC 75 Ом), S-Video (4-конт. разъём mini-DIN), Небалансное стерео аудио (3-конт. блок съёмных клемм).
- Управление: Кнопка выбора формата видеосигнала PAL / NTSC, триммер регулировки уровня аудиосигнала.
- Максимальный уровень выходного аудиосигнала: 4 дБм / 47 Ом.
- Максимальный уровень входного аудиосигнала: 2 В (RMS), 20 кОм.
- Размах напряжения выходного сигнала: CV (Цветные полосы 75%): 1 В / 75 Ом, S-Video (Цветные полосы 75%): 1 В / 75 Ом (Y), 0,3 В (С).
- Отношение сигнал / шум (видео): 75,0 дБ.
- Джиттер: 2 нс.
- Соотношение сигнал / шум: 75 дБ.
- Габаритные размеры (Ш х Г х В): 12,00 х 7,15 х 2,44 см.
- Габаритные размеры в упаковке (Ш х Г х В): 49,00 х 18,60 х 58,80 см.
- Вес: 0,2 кг (приблизительно).
- Вес в упаковке: 0,5 кг (приблизительно).
- Температура воздуха при эксплуатации: 0°…+40°C.
- Температура воздуха при хранении: –40°…+70°C.
- Относительная влажность воздуха: 10 % до 90 % без конденсации.
- Питание: Адаптер питания 12 В постоянного тока, потребление тока 230 мА.
