860

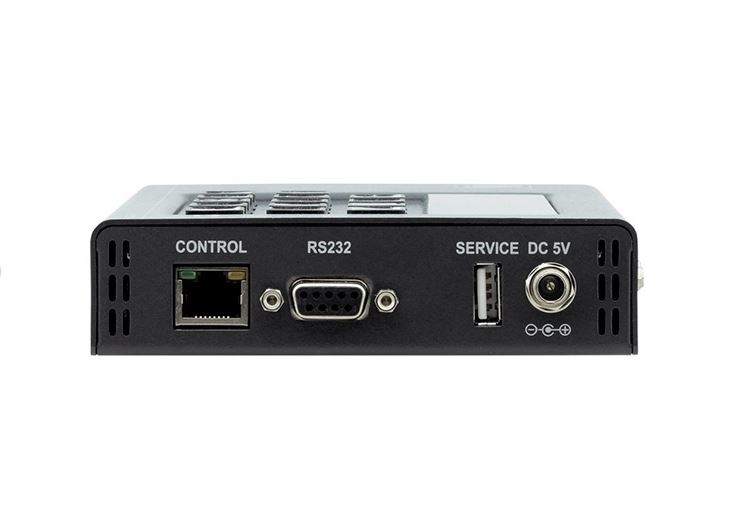

Генератор и анализатор 860 — удобный высокотехнологичный инструмент, в компактном корпусе которого объединены генератор испытательных сигналов и анализатор сигнала HDMI HDR со скоростью передачи видеоданных до 18 Гбит/с (6 Гбит/с на один канал). Прибор помогает выявлять и устранять проблемы в тракте прохождения сигнала HDMI разрешением до 4K@60 Гц (4:4:4) с кодированием HDCP 1.4 / 2.2. В устройстве предусмотрен выбор из 88 значений разрешения видеосигнала и 55 видов испытательных изображений, а также более десятка различных типов анализа аудио-видео характеристик. Поддерживаются функции анализа пакетов данных HDMI, включения / выключения поддержки HDCP, а также функции анализа, загрузки и эмуляции данных EDID. В дополнение к вышеуказанным возможностям имеется функция мониторинга служебного канала SCDC, позволяющая определять наличие и проводить анализ сигналов HDMI со скоростью передачи видеоданных до 18 Гбит/с. В приборе также имеется генератор до 8 каналов испытательного тона LPCM в широком диапазоне частот и уровней аудиосигнала.

• Максимальное разрешение видеосигнала: 4K@60 Гц (4:4:4).
• Поддержка HDMI 2.0 — HDR10 (на входе), xvYCC color (на входе), Dolby TureHD / DTS–HD Master Audio (сквозная передача), Dolby Vision (на входе).
• Поддержка DVI 1.0 и HDCP 1.4 / 2.2.
• Максимальная скорость передачи видеоданных в анализируемом канале связи между источником и потребителем сигнала: 18 Гбит/с (6 Гбит/с на один канал).
• Анализ пакетов данных сигнала HDMI.
• Анализ HDCP версий 1.4 и 2.2, включение / выключение поддержки HDCP.
• Анализ и эмуляция данных EDID, включая анализ работы служебного канала SCDC.
• Сквозная передача и анализ параметров HDR.
• Формирование сигнала синхронизации HDMI для разрешений до 4096×2160 @60 Гц (4:4:4), 8 битов на пиксель.

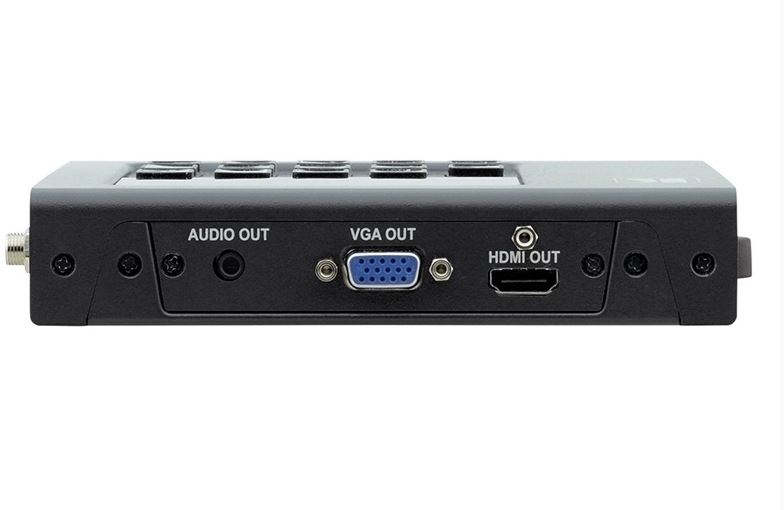

• Поддерживаемые разрешения на выходе VGA: 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (с уменьшенным интервалом; RB), 1600×1200, 1680×1050, 1920×1200 (RB), 2048×1080p.
• Поддерживаемые разрешения на выходе HDMI: 350p, 480p, 576p, 720p, 1080i, 1080p, 640×480, 800×600, 1024×768, 1280×1024, 1366×768, 1400×1050, 1440×900, 1600×900 (RB), 1600×1200, 1680×1050, 1920×1200 (RB), 3G4K, 6G4K.
• Поддерживаемые разрешения пользовательских испытательных изображений: 640×480 и 1920×1080.
• Наличие входа и выхода небалансного стерео аудио для подключения внешних источника и потребителя аудиосигнала соответственно.
• Встроенный генератор синусоидального аудиосигнала LPCM — до 8 каналов.

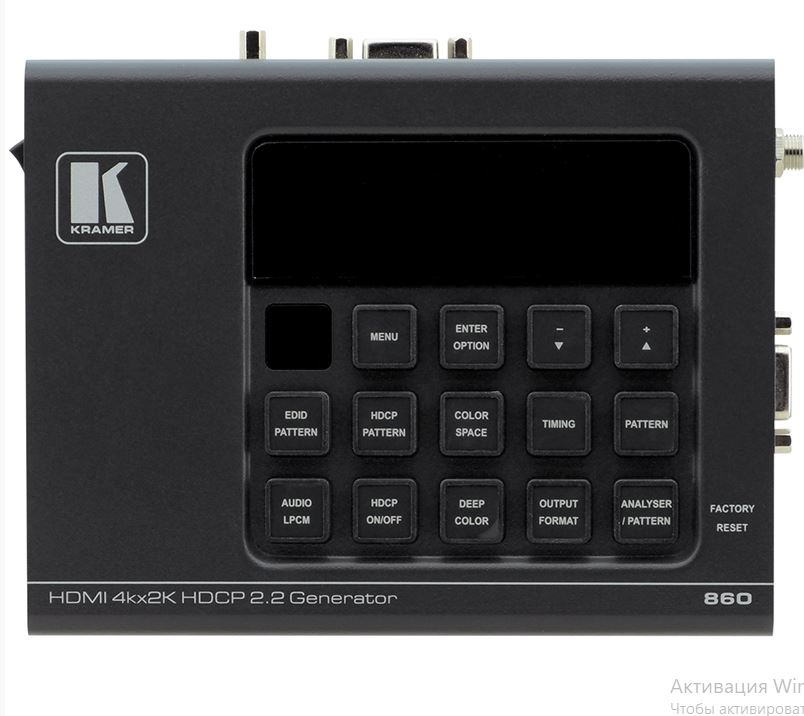

• OLED-дисплей — быстрое обновление выводимой информации о текущем состоянии.
