861

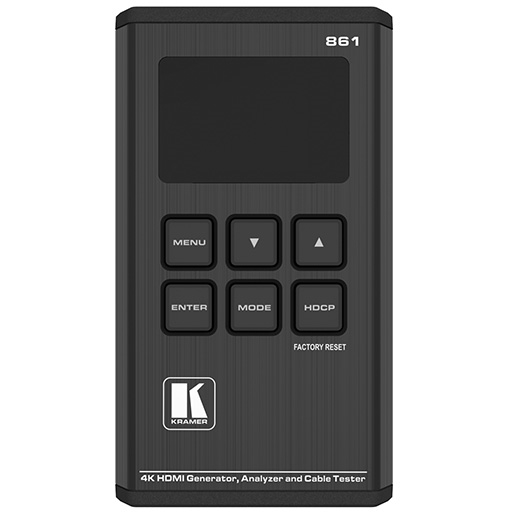

861 — портативный прибор, выполняющий функции генератора испытательных сигналов и анализатора сигнала 4K HDMI HDR cо скоростью передачи видеоданных до 18 Гбит/с (6 Гбит/с на один канал), а также тестера кабелей HDMI. Прибор помогает выявлять и устранять проблемы в тракте прохождения сигнала HDMI разрешением до 4K@60 Гц (4:4:4) с кодированием HDCP 1.4 / 2.2. В устройстве предусмотрен выбор из 23 значений разрешения видеосигнала и 11 видов испытательных изображений, а также более десятка различных типов анализа аудио-видео характеристик. Поддерживаются функции анализа пакетов данных HDMI, включения / выключения поддержки HDCP, а также функции анализа, загрузки и эмуляции данных EDID. В дополнение к вышеуказанным возможностям имеется функция мониторинга служебного канала SCDC, позволяющая определять наличие и проводить анализ сигналов HDMI cо скоростью передачи видеоданных до 18 Гбит/с. В приборе также имеется генератор до 8 каналов испытательного тона LPCM в широком диапазоне частот и уровней аудиосигнала. Прибор 861, выполненный в прочном портативном корпусе, может помещаться в высококачественный мягкий поясной чехол, который входит в комплект поставки. Питание прибора осуществляется от литий-ионного аккумулятора, время работы без подзарядки составляет более 5 часов.

• Максимальное разрешение видеосигнала: 4K@60 Гц (4:4:4).
• Поддержка HDMI 2.0 — HDR10 (на входе), xvYCC color (на входе), Dolby TureHD / DTS–HD Master Audio (сквозная передача), Dolby Vision (на входе).
• Поддержка DVI 1.0 и HDCP 1.4 / 2.2.
• Максимальная скорость передачи видеоданных в анализируемом канале связи между источником и потребителем сигнала: 18 Гбит/с (6 Гбит/с на один канал).
• Анализ пакетов данных сигнала HDMI.
• Анализ HDCP версий 1.4 и 2.2, включение / выключение поддержки HDCP.
• Анализ и эмуляция данных EDID, включая анализ работы служебного канала SCDC.
• Сквозная передача и анализ параметров HDR.
• Формирование сигнала синхронизации HDMI для разрешений до 4096×2160 @60 Гц (4:4:4), 8 битов на пиксель.
• Поддерживаемые разрешения на выходе: 480p, 576p, 720p@25/30/50/60, 1080i@50/60, 1080p@24/25/30/50/60, 4K(3840×2160p)@24/25/30/50/60, 4K(4096×2160p)@24/25/30/50/60.
• Встроенный генератор синусоидального аудиосигнала LPCM — до 8 каналов.
• OLED-дисплей — быстрое обновление выводимой информации о текущем состоянии.
• Подробное экранное меню — для осуществления настроек и отображения рабочей информации.
• Обновление встроенного ПО через локальный порт USB.
• Прочный и надёжный портативный прибор.
• В комплект входит литий-ионный аккумулятор, обеспечивающий время работы прибора без подзарядки более 5 часов.
• Наличие энергосберегающих режимов работы.
