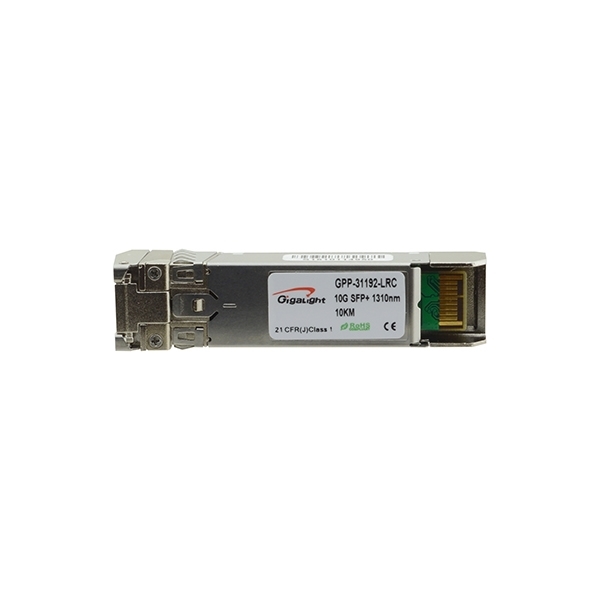

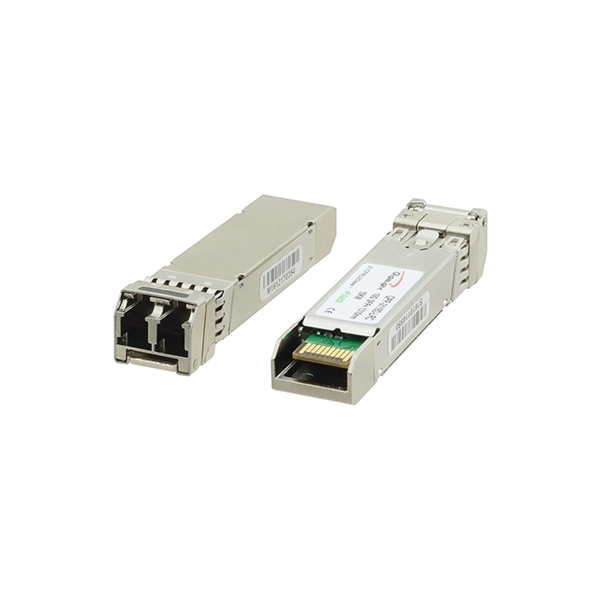

OSP-SM10 – приемопередающий модуль SFP для дуплексных оптоволоконных одномодовых линий связи. Используется для приборов 691/692, разъемы 2хLC; расстояние передачи при разрешении 4К до 33 км при YUV 4:2:0.
Основные особенности:
- Рабочая длина волны — 1310 нм.
- Коннекторы: 2 симплексных коннектора LC (PC/UPC).
- Порт 1 – оптический дуплексный, LC (розетка).
- Тип трансивера SFP+ (SFF-8431).
- Источник оптического излучения передатчика: DFB-лазер.
- Тип полировки наконечника коннектора: PC/UPC.
- Важно! Не используйте коннекторы LC (APC).
- Кабельные стандарты ITU-T G.652D, OFNR (optical fiber nonconductive riser).
- Тип трансивера: SFP+ (SFF-8431).
- Источник оптического излучения передатчика: DFB-лазер.
- Тип полировки наконечника коннектора: PC/UPC.
- Кабельные стандарты: ITU-T G.652D, OFNR (optical fiber nonconductive riser).
- Рабочая длина световой волны: 1310 нм.
- Пропускная способность: 10 Гбит/с.
- Мощность передачи сигнала: −2,5 дБм.
- Чувствительность на прием: −14,4 дБм.
- Суммарные потери оптической линии: 11,9 дБ.
- Удлинение по оптоволокну: до 10000 м.
- Стандарты Ethernet: IEEE 802.3ae.
- Диапазон рабочих температур: 0…+70 °C.
- Диапазон температур хранения: −40…+85 °C.
- Относительная влажность воздуха: 5…95 % (без конденсации).
- Потребляемая мощность: 1 Вт.
- Габаритные размеры (ШxГxВ): 13,3 x 57 x 8,5 мм.
- Масса: 0,018 кг.
- Классификация лазеров по степени опасности генерируемого излучения: класс 1.
- Сертификация:
- EMC EN 55022:2006+A1:2007; EN 55024:1998+A1+A2:2003;
- FDA CDRH 21 CFR 1040 and Laser Notice No. 50;
- RoHS6 Directive 2002/95/EC;
- UL/cUL EN60950-2:2007.
