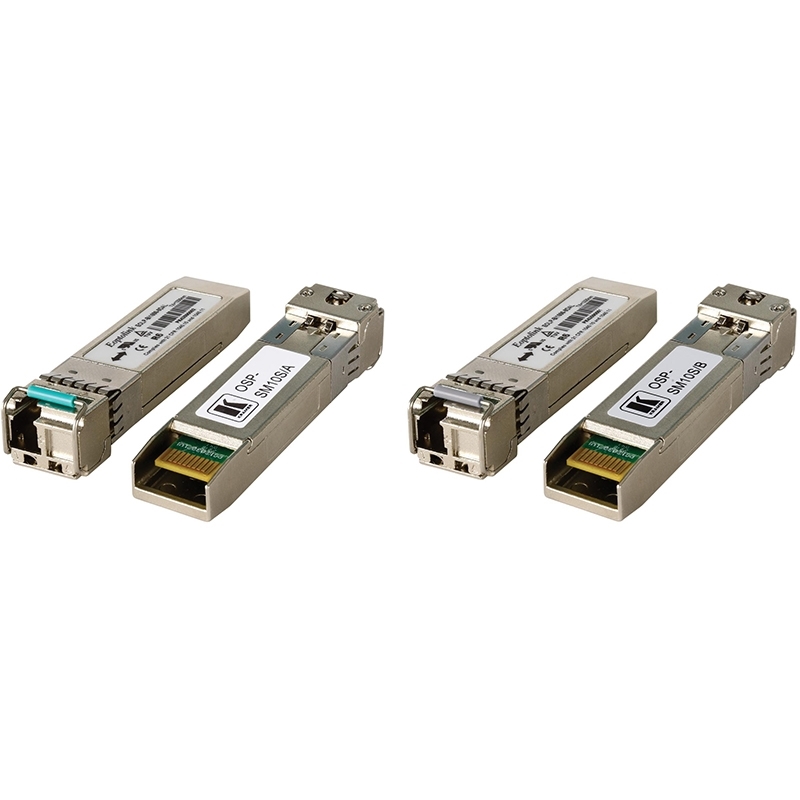

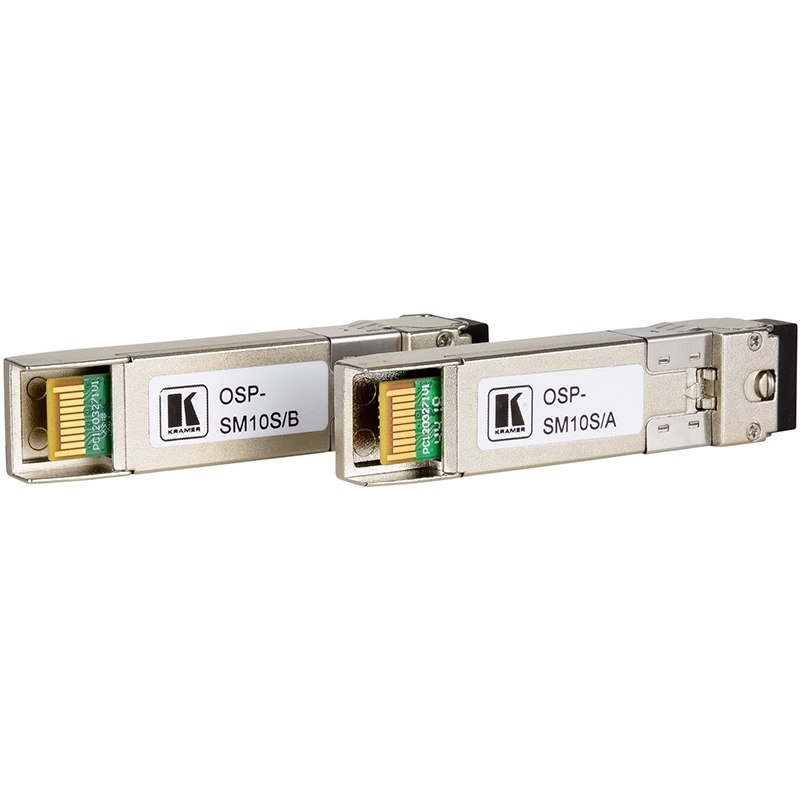

OSP-SM10S – пара приемопередающих модулей SFP для дуплексных оптоволоконных одномодовых линий связи. Используются для приборов 691, 692, 675R/T, 676T, 676R и других аналогичных, обеспечивают расстояние передачи до 20 км и скорость передачи 10,2 Гбит/с.
Основные особенности:
- Поддерживают горячую замену.
- Порт 1 – оптический дуплексный, LC (розетка).
- Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на канал).
- Удлинение по оптоволокну до 20000 м.
- Рабочая длина световой волны:
- модуль A: приемник 1330 нм, передатчик 1270 нм;
- модуль B: приемник 1270 нм, передатчик 1330 нм.
- Мощность передачи сигнала −5 дБм.
- Чувствительность на прием −14,0 дБм.
- Суммарные потери оптической линии 9 дБм.
- Кабельные стандарты G.652D OFNR – одномодовая линия.
- Стандарты Ethernet IEEE 802.3ae.
-
Технические характеристики:
- Пропускная способность: 10,2 Гбит/с (3,4 Гбит/с на канал).
- Удлинение по оптоволокну: до 20000 м.
- Рабочая длина световой волны:
- модуль A: приемник 1330 нм, передатчик 1270 нм;
- модуль B: приемник 1270 нм, передатчик 1330 нм.
- Мощность передачи сигнала: −5 дБм.
- Чувствительность на прием: −14,0 дБм.
- Суммарные потери оптической линии: 9 дБм.
- Кабельные стандарты: G.652D OFNR – одномодовая линия.
- Стандарты Ethernet: IEEE 802.3ae.
- Диапазон рабочих температур: 0…+70 °C.
- Диапазон температур хранения: −40…+85 °C.
- Относительная влажность воздуха: 5…95 % (без конденсации).
- Потребляемая мощность: 1 Вт.
- Габаритные размеры (ШxГxВ): 13,3 x 57 x 8,5 мм.
- Масса: 0,1 кг — каждый прибор.
- Классификация лазеров по степени опасности генерируемого излучения: класс 1.
- Сертификация:
- EMC EN 55024, EMC EN 55032;
- FDA CDRH 1040.10;
- TUV EN60950−1, TUV EN60825−1/2;
- RoHS;
- UL EN60950–1, CSA EN60950–1.
